Trimble Earthworks Dozer

Arbeta mer produktivt med den nya generationens maskinstyrningar

Maskinstyrning för schaktmaskiner

3D-System Trimble Earthworks

Utför markarbeten med dina bandvagnar mer produktivt och effektivt. Trimble Earthworks möjliggör mer exakt arbete i en praktiskt taget utsättningsfri miljö. Den senaste versionen av Trimble Earthworks maskinstyrning för schaktmaskiner stöder de flesta maskintyper från ledande tillverkare. Det finns 3D-konfigurationer med universell totalstation och GNSS samt laserstyrning för 2D-drift.



Intuitiv programvara, robust hårdvara

Appen Trimble Earthworks Grade Control körs på den nya 10-tums (25,7 centimeter) pekskärmen Trimble TD540 med Android-display. Programvaran har utvecklats i samarbete med användare av maskinstyrningssystem över hela världen. Resultatet är ett användaroptimerat gränssnitt som gör att föraren kan få ut maximal prestanda från sin maskin.

Earthworks är lätt att lära sig i farten med Earthworks-appen. Appen erbjuder färgglad 3D-grafik, naturliga interaktioner, geststyrning och intuitivt inlärbara funktioner. Med fritt valbara och konfigurerbara vyer kan gränssnittet anpassas optimalt efter förarens behov.  Användaren kan välja de perspektiv som är bäst lämpade för deras arbete och uppnå maximal produktivitet.

GNSS-kontroll utan master

Trimble Earthworks maskinstyrningsplattform för schaktmaskiner möjliggör en högre arbetsbelastning på kortare tid med maximal precision. Genom att montera satellitmottagarna på taket har föraren alltid ett fritt synfält. Dessutom hindras han inte av master vid arbete i trånga utrymmen och begränsas inte i bladets uppåtgående rörelse. Med den nya konfigurationen är de värdefulla mottagarna nu bättre skyddade och de kan tas bort och återinstalleras mycket enklare när maskinen byts ut.

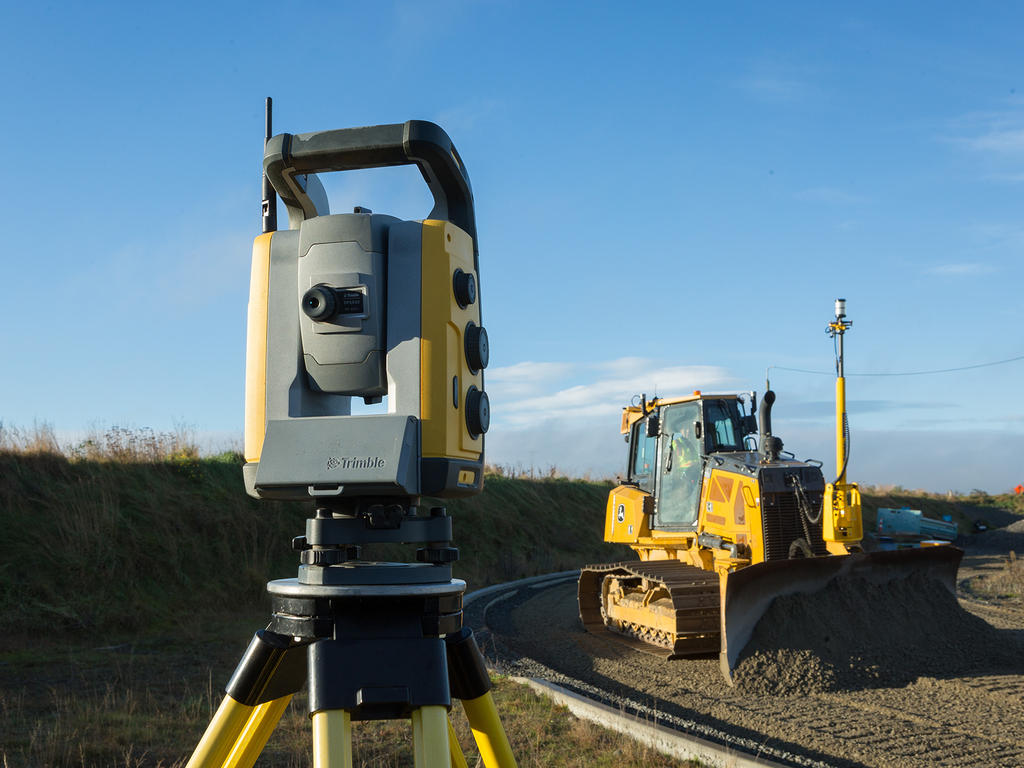

UTS styrsystem för maximal precision

Med maskinstyrning via Universal Total Station kan man arbeta mer exakt och framför allt i områden där satellitmottagning inte är tillgänglig eller inte är idealisk på grund av vegetation, berg eller byggnader. Styrsystemet UTS erbjuder också ett antal användbara funktioner för maskinspårning. Föraren varnas om prismats sikt skyms, om UTS inte längre är tillräckligt exakt eller om det inte längre är praktiskt att använda UTS eftersom det maximala avståndet har överskridits. I detta fall kan föraren byta till en annan, närmare UTS och fortsätta arbeta utan avbrott. Denna funktion är särskilt användbar på större byggarbetsplatser där arbetet utförs på längre avstånd eller om siktlinjen till UTS avbryts på grund av terrängens form eller i tunnlar. Den aktuella versionen av UTS-konfigurationen stöder arbete med en 6-vägsblad.

Trimble Earthworks 3D-systemet är särskilt lämpligt för utjämningsarbeten för att skapa komplexa terrängkonturer.

  • Byggande av vägar
  • Diken och invallningar
  • Kurvor
  • Höjder
  • Förvrängningar
  • Ändring av lutning
  • Klotoider

Med den förutrustning som vi installerar kan du vid behov uppgradera schaktmaskinerna med Trimble Earthworks 3D-systemet. Använd förutrustningen för att flexibelt utnyttja din egen maskinpark eller för att kunna erbjuda dina hyrmaskiner med olika varianter.

Tillämpningar

Förmontering är särskilt lämpligt för:

  • Maskiner som hyrs ut
  • Flexibel användning i din egen maskinpark

Komponenter

  • Maskinspecifik grundkabeldragning
  • Fästen
  • Lutningssensorer

Genom att skicka in kontaktformuläret godkänner du att dina personuppgifter används för att behandla din begäran (ytterligare information och meddelanden om avbokning finns i sekretesspolicyn).



Alla fält markerade med * är obligatoriska.



Electronic Controller EC520

Electronic Controller EC520

Beräkningsenheten är separat från displayen, men är fortfarande installerad på maskinen. Drift och konfiguration sker via Earthworks-appen på Android-displayen TD520 och övervagnssensorn GS520 är direkt integrerad i EC520. Internminnet på 4 GB ger tillräcklig kapacitet för maskindata och konstruktioner. Nödvändiga programuppdateringar installeras bekvämt på TD520 via Eartwhorks-appen.

Touchscreen Android Displays TD540

Touchscreen Android Displays TD540

TD540 Display är en förstklassig eftermarknadslösning eller sekundär display för den ultimata användarupplevelsen i klassningskontrollapplikationer. Med sin speciella kombination av antireflexbehandling, kraftfull bakgrundsbelysning och avancerade optiska bindningstekniker kombinerar displayen läsbarhet i solljus med ett lättanvänt multi-touch-gränssnitt som är lätt att lära sig. Android-operativsystemet bygger på en kraftfull 3D-grafikmotor och bearbetningsplattform, vilket innebär att du kan utöka displayen med ytterligare applikationer som ditt företag behöver utan att behöva uppgradera din hårdvara eller lägga till en extra display.

Sensor GS520

Sensor GS520

GS520 är en nyutvecklad, snabb och stabil 6-axlig gyrosensor med en utgångsfrekvens på 100 Hz. Den kan monteras i alla riktningar och är ca 1/3 mindre än AS450. GS520 är uppvärmd och kan användas på vattendjup upp till 1 meter, även hammarapplikationer är inget problem för GS520. En M12-anslutning finns på sensorn och strömförsörjningen sker via 9V - 32V DC. Samma GS520-sensor installeras i alla maskintyper (grävmaskiner, schaktmaskiner, väghyvlar etc.).

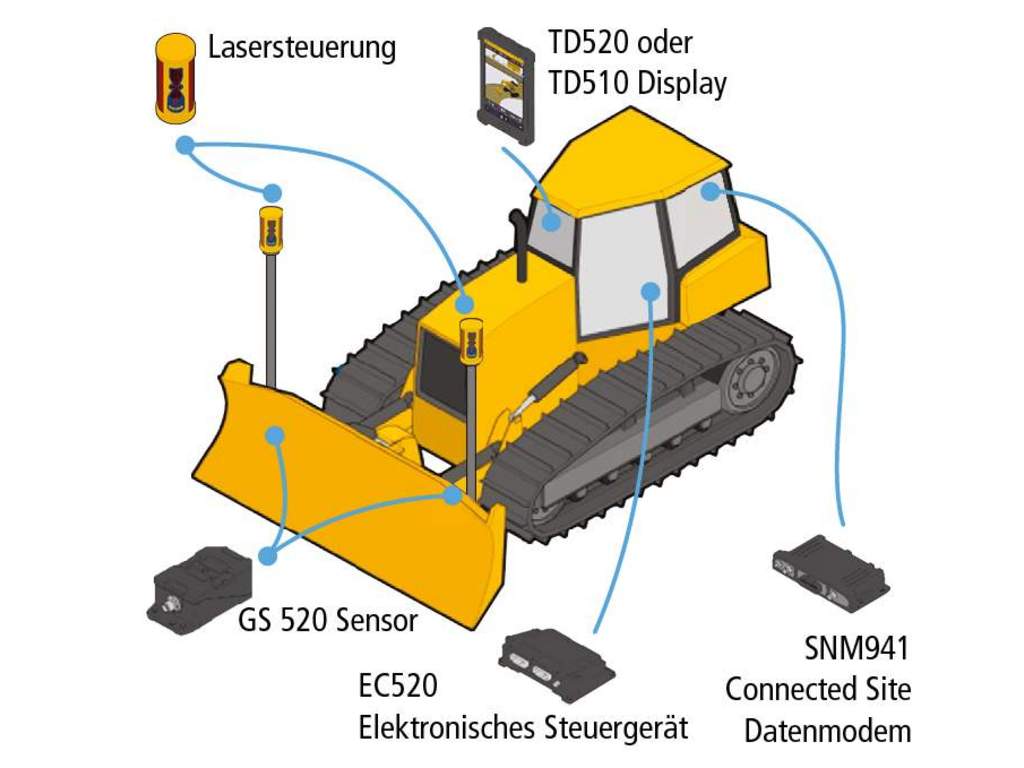

2D-Dual-Laser

3D-Dual-GNSS

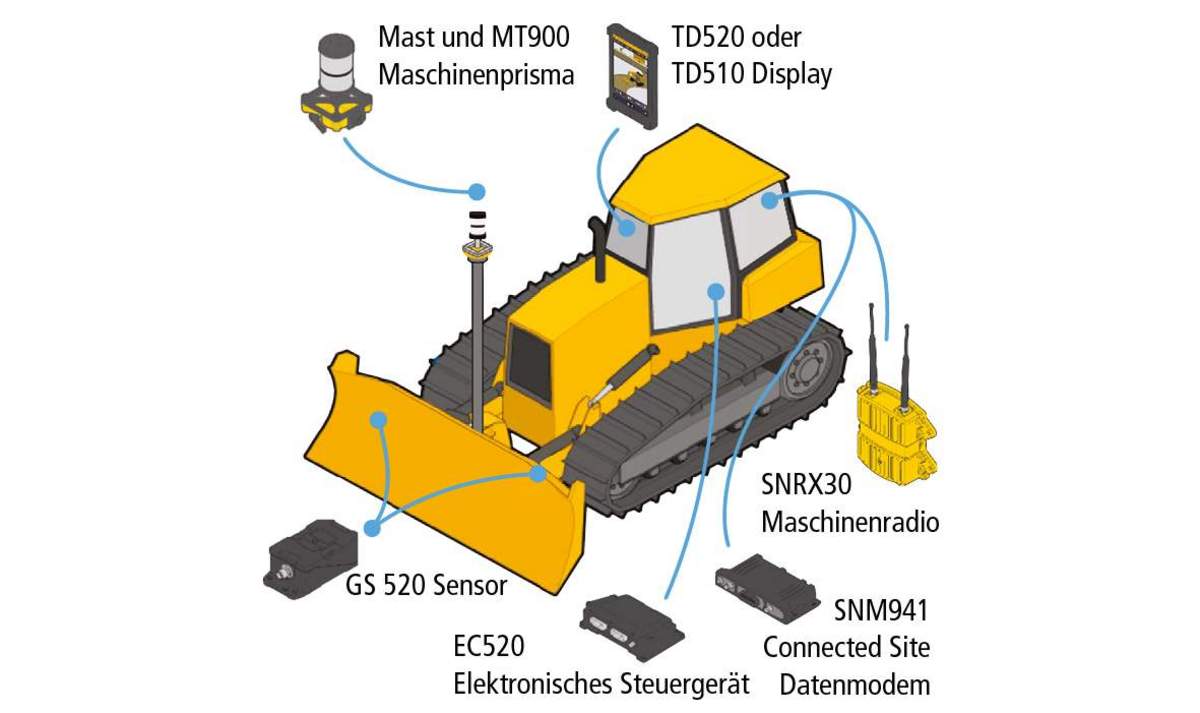

3D-Universal-Totalstation

Automatisk schaktmaskin för markarbeten

Earthworks för Schaktare är ett helautomatiskt 3D-styrsystem. Trimble Earthworks bladstyrningssystem för schaktmaskiner möjliggör helautomatisk styrning av bladets längsgående och tvärgående lutning. Föraren behöver bara oroa sig för materialflödet och kan arbeta med hög nivelleringsnoggrannhet. Om möjligt skapas den önskade terrängkonturen i ett enda arbetsmoment. Det klassiska mätningsarbetet, den långsamma vägen till den slutliga formen och efterbearbetningen elimineras då helt.

Eftermontering
Jordbearbetning och den automatiska bladstyrningen kan också eftermonteras på befintliga maskiner.

GNSS-maskinmottagare från Trimble

GNSS-mottagarna från Trimble möjliggör exakt positionering och noggrann realisering av terrängmodeller.

Maskinmottagaren MS975 är den kostnadseffektiva GNSS-mottagaren för maskinpositionering med hög precision för montering i förarhytt eller mast. MS975 har samma tekniska egenskaper som maskinmottagaren MS995, men är inte lämplig för montering på en klinga. Den tar emot signaler från alla kända GNSS-system (GPS, GLONASS, Galileo, Beidou).


Genom att skicka in kontaktformuläret godkänner du att dina personuppgifter används för att behandla din begäran (ytterligare information och meddelanden om avbokning finns i sekretesspolicyn).



Alla fält markerade med * är obligatoriska.



Trimble MS976 maskinmottagare är en vidareutveckling av den beprövade Trimble MS975. Det är en helt integrerad GNSS-positioneringsmottagare med en robust design som kan monteras direkt på maskinen utan behov av extern stötisolering.

MS976 är utrustad med det senaste anpassade GPS-chippet Trimble Maxwell™ 7 och ProPoint RTK-motor (Real-Time Kinematic). Detta ger bättre signalspårning och snabbare systeminitialisering vid förlorat satellitlås, samt förbättrad drift vid arbete nära höga byggnader, trädkronor eller andra hinder.

MS976 spårar samtidigt GPS-, GLONASS-, Galileo-, BeiDou- och SBAS-satellitsystem, inklusive WAAS, EGNOS, MSAS och QZSS.

Funktioner och fördelar

  • Trimble® ProPoint RTK-Engine
  • Stöd för Trimble xFill
  • Kompakt, robust enhet som kan monteras på bladet, maskinen eller i hytten
  • 3 LED-indikatorer för omedelbar återkoppling av driften
  • USB-stöd möjliggör snabbare uppdateringar av inbyggd programvara och åtkomst till WebUI via webbläsaren
  • Enkel seriell PPS-utgång
  • GSOF-stöd (allmänt seriellt utmatningsformat)

Genom att skicka in kontaktformuläret godkänner du att dina personuppgifter används för att behandla din begäran (ytterligare information och meddelanden om avbokning finns i sekretesspolicyn).



Alla fält markerade med * är obligatoriska.



Maskinmottagaren MS995 är skyddad mot stötar och vibrationer med ett särskilt högt vibrationsskydd och är avsedd för användning på schaktblad och väghyvlar.

MS995 spårar de senaste signalerna från alla kända GNSS-system (GPS, GLONASS, Galileo, Beidou) och har den senaste Trimble-tekniken för bearbetning av RTK-data. Den erbjuder snabbare initialiseringstider för systemet vid förlust av satellitanslutning och förbättrad mottagning i närheten av täckningen tack vare kombinerad GPS- och GLONASS-positionering.


Genom att skicka in kontaktformuläret godkänner du att dina personuppgifter används för att behandla din begäran (ytterligare information och meddelanden om avbokning finns i sekretesspolicyn).



Alla fält markerade med * är obligatoriska.



Trimble MS996 är en helintegrerad GPS-positionsmottagare med antenn avsedd för montering på schaktblad och i hytt. MS996 har en robust konstruktion som gör att den kan monteras direkt på maskinen utan behov av extern stötdämpning. MS996 är särskilt utformad och inställd för att fungera under de chock- och vibrationsbelastningar som uppstår i hytten på tunga maskiner.

MS996 är utrustad med det senaste anpassade GPS-chippet Trimble Maxwell™ 7 och ProPoint RTK-motor (Real-Time Kinematic). Detta ger bättre signalspårning och snabbare systeminitialisering när satellitanslutningen bryts, samt förbättrad drift vid arbete nära höga byggnader, trädkronor eller andra hinder.

MS996 spårar samtidigt GPS-, GLONASS-, Galileo-, BeiDou- och SBAS-satellitsystem, inklusive WAAS, EGNOS, MSAS och QZSS.

Funktioner och fördelar

  • Die Trimble® ProPoint RTK-Engine
  • Samtidig spårning av GPS, GLONASS, Galileo och BeiDou
  • Stöd för SBAS-system (inklusive WAAS, EGNOS, MSAS, QZSS)
  • Stöd för Trimble xFill
  • Kompakt, robust enhet som kan monteras både på bladet och i hytten
  • 3 LED-indikatorer för omedelbar återkoppling av driften
  • USB-stöd möjliggör snabbare uppdateringar av inbyggd programvara och åtkomst till WebUI via webbläsaren
  • Enkel seriell PPS-utgång
  • Stöd för GSOF (General Serial Output Format)

Genom att skicka in kontaktformuläret godkänner du att dina personuppgifter används för att behandla din begäran (ytterligare information och meddelanden om avbokning finns i sekretesspolicyn).



Alla fält markerade med * är obligatoriska.



MS956 är en modulär positioneringsmottagare för installation i maskinhytten. Den kompakta formen gör det möjligt att montera MS956 på hyttens takbeklädnad eller i hyttutrymmena på tunga maskiner. MS956 är speciellt utformad och avstämd för att tåla chock- och vibrationsbelastningen i hytten eller ramen på tunga maskiner.

MS956 är utrustad med det senaste anpassade GPS-chippet Trimble Maxwell™ 7 och ProPoint RTK-motor (Real-Time Kinematic). Detta ger bättre signalspårning och snabbare initialiseringstider för systemet när satellitanslutningen bryts, samt förbättrad drift nära trädkronor eller andra hinder.

MS956 spårar samtidigt GPS, GLONASS, Galileo, BeiDou och SBAS-system, inklusive WAAS, EGNOS, MSAS och QZSS.

Funktioner och fördelar

  • Trimble® ProPoint RTK-Engine
  • Samtidig spårning av GPS, GLONASS, Galileo och BeiDou
  • Stöd för SBAS-system (inklusive WAAS, EGNOS, GAGAN, MSAS, QZSS)
  • Stöd för Trimble xFill
  • Enkel, robust enhet som kan monteras i förarhytten
  • 3 LED-indikatorer som ger omedelbar feedback på driften
  • En enkelkabelkontakt (kontakt med lågt antal cykler)
  • USB1-stöd för snabbare uppdateringar av inbyggd programvara och åtkomst till WebUI via webbläsare
  • Enkel seriell PPS-utgång
  • Stöd för GSOF (General Serial Output Format)

Genom att skicka in kontaktformuläret godkänner du att dina personuppgifter används för att behandla din begäran (ytterligare information och meddelanden om avbokning finns i sekretesspolicyn).



Alla fält markerade med * är obligatoriska.




Genom att skicka in kontaktformuläret godkänner du att dina personuppgifter används för att behandla din begäran (ytterligare information och meddelanden om avbokning finns i sekretesspolicyn).



Alla fält markerade med * är obligatoriska.



Kan integreras med

Trimble WorksManager

Trimble WorksManager är Trimbles nya molnbaserade plattform för effektiv data- och maskinhantering. Den integrerar Trimbles system Earthworks, Siteworks, Business Centre, GCS900 och SCS900.
Läs mer på »

Trimble Business Center

Kraftfulla moduler hjälper dig att snabbt och enkelt skapa exakta, integrerade 3D-modeller för anläggnings- och vägbyggnadsprojekt. Fatta bättre beslut, minska antalet kostsamma fel och öka effektiviteten på kontoret och på plats.
Läs mer på »

Trimble WorksOS

Med projekthanteringsplattformen kan platschefer och projektledare se hur bygget fortskrider i realtid jämfört med designen i bara en applikation. Platscheferna kan se maskinernas produktivitet i 3D och optimera arbetseffektiviteten på byggarbetsplatsen.
Läs mer på »
